第一章：什么是生物实验室洁净室
1.1 洁净室的定义与基本概念
洁净室（Cleanroom）是指对空气悬浮粒子浓度受控的房间，其建造和使用方式要尽量减少室内诱入、产生及滞留的粒子。与此同时，室内其他有关参数——如温度、湿度、压力、气流速度、噪声、振动、照明及静电等——也按要求受控。洁净室并非单纯"干净"的房间，而是一个受控环境系统。通过高效的空气过滤、严格的压差控制和规范的人员物料进出管理，将环境中的微粒和微生物控制在规定限度之内。
1.2 生物实验室洁净室的特殊性
生物实验室洁净室与一般工业洁净室（如电子洁净室）存在本质区别：
| 对比维度 | 工业洁净室 | 生物实验室洁净室 |
| 控制核心 | 微粒污染 | 微生物污染 |
| 气流方向 | 单向流为主 | 按需设计，防止交叉污染 |
| 压差策略 | 正压为主 | 负压或梯度压差（防止有害生物因子外泄） |
| 过滤要求 | 高效过滤微粒 | 高效过滤+生物灭活 |
| 材料要求 | 不产生尘埃即可 | 耐消毒剂腐蚀、不吸附微生物 |
| 灭菌要求 | 无特殊要求 | 定期熏蒸/汽化灭菌 |
生物实验室洁净室的核心使命是生物安全——既要保护实验样本不受外界污染，更要保护操作人员和外部环境免受有害生物因子的危害。
1.3 微生物污染的危害
在生物实验室环境中，微生物污染可导致以下严重后果：实验样本污染：导致培养失败、数据偏差，造成资源浪费人员感染风险：致病微生物气溶胶吸入、皮肤黏膜接触环境外泄：高致病性微生物泄漏可能造成公共卫生事件交叉污染：不同实验项目之间的微生物交叉干扰，影响实验结果准确性因此，生物实验室洁净室的设计、建造和运维，必须以控制微生物污染为首要目标。
第二章：洁净度分级标准

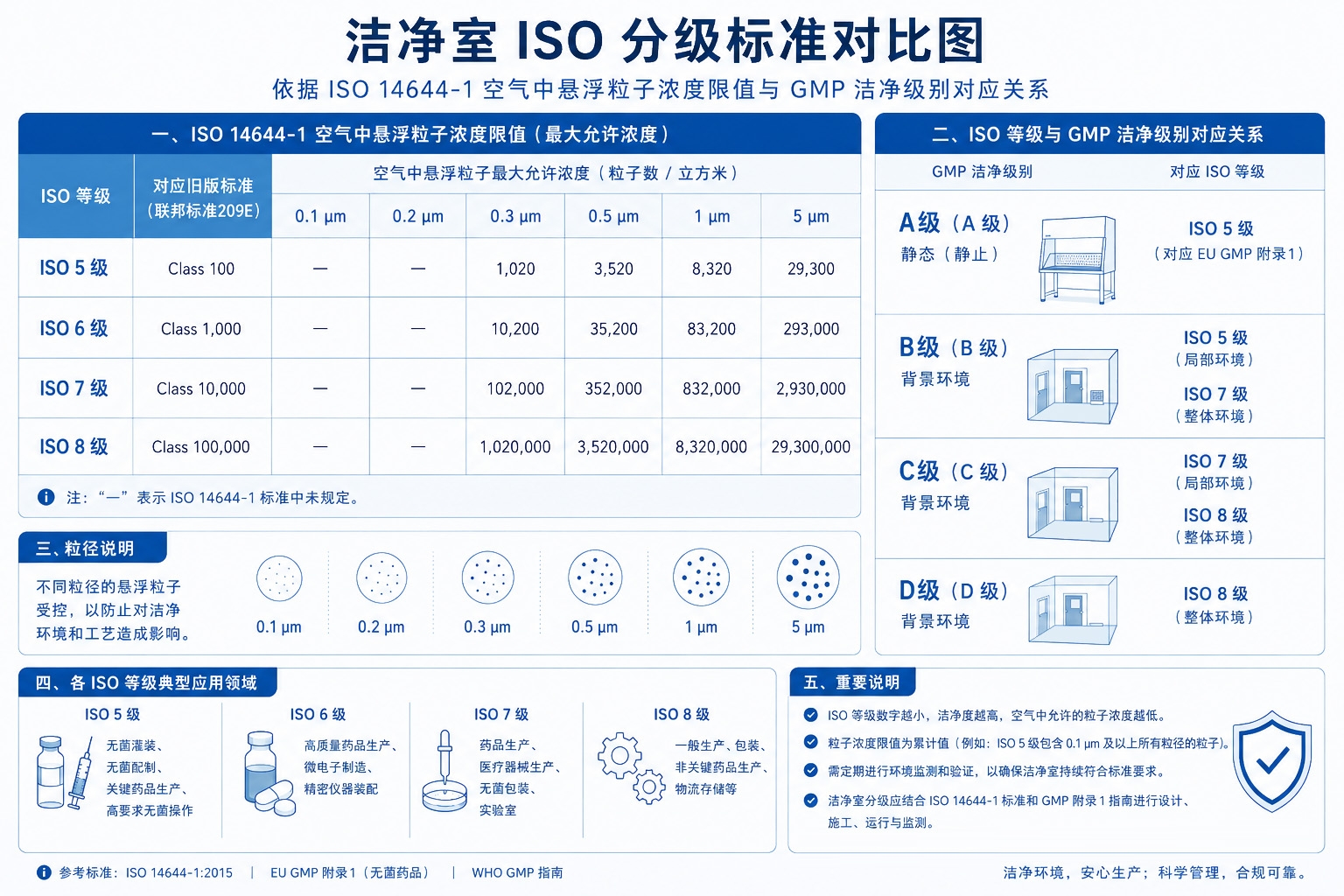

2.1 ISO 14644 分级标准
ISO 14644-1 是国际通用的洁净室分级标准，根据单位体积空气中特定粒径的悬浮粒子浓度划分等级。生物实验室常用等级如下：
| ISO等级 | 粒子浓度限值（≥0.5μm，粒/m³） | 参考适用场景 |
| ISO 5级 | ≤ 3,520 | 无菌制剂灌装核心区、细胞培养操作区 |
| ISO 6级 | ≤ 35,200 | 高洁净要求辅助区 |
| ISO 7级 | ≤ 352,000 | 无菌检查室、微生物限度室 |
| ISO8级 | ≤ 3,520,000 | 洁净走廊、更衣区 |
关键说明：ISO 14644 本身不规定微生物限值，微生物控制要求需参考 GMP 或相关专业标准。
2.2 GMP 分级标准（A/B/C/D级）
药品GMP（Good Manufacturing Practice）对无菌药品生产环境提出了更具体的要求，采用 A/B/C/D 四级分类：
| GMP等级 | 对应ISO等级 | 浮游菌限值 | 沉降菌限值 | 典型应用场景 |
| A级 | ISO 5级 | ≤ 1 CFU/m³ | ≤ 1 CFU/4h | 无菌灌装点、敞口无菌操作区 |
| B级 | ISO 5级（静态） ISO 7级（动态 | ≤ 10 CFU/m³ | ≤ 5 CFU/4h | A级区背景环境 |
| C级 | ISO 7级（静态） ISO 8级（动态） | ≤ 100 CFU/m³ | ≤ 50 CFU/4h | 无菌配料、辅助操作区 |
| D级 | ISO 8级（静态） ISO 9级（动态） | ≤ 200 CFU/m³ | ≤ 100 CFU/4h | 一般洁净区 |
2.3 生物安全实验室分级对应
根据 GB 50346《生物安全实验室建筑技术规范》，生物安全实验室按生物安全等级（BSL）划分：
| 生物安全等级 | 适用生物因子 | 洁净度参考要求 | 压差要求 |
| BSL-1 | 对健康成人无致病作用的微生物 | 一般通风即可 | 无特殊要求 |
| BSL-2 | 中等个体危害、有限群体危害 | 建议ISO 8级或以上 | 负压或零压 |
| BSL-3 | 高个体危害、低群体危害 | ISO 7级（核心区） | -40Pa以下 |
| BSL-4 | 高个体危害、高群体危害 | ISO 7级或更高（核心区） | -60Pa以下 |
重点关注：BSL-3 和 BSL-4 级实验室的核心工作间必须维持严格负压，相邻相通房间之间必须保持定向负压梯度，这是防止有害生物因子外泄的核心设计手段。
2.4 微生物监测限值汇总
| 监测项目 | 采样方法 | A级 | B级 | C级 | D级 |
| 浮游菌 | 浮游菌采样器 | ≤1 CFU/m³ | ≤10 CFU/m³ | ≤100 CFU/m³ | ≤200 CFU/m³ |
| 沉降菌 | φ90mm 培养皿，0.5h | ≤1 CFU/4h | ≤5 CFU/4h | ≤50 CFU/4h | ≤100 CFU/4h |
| 表面微生物 | 接触碟法 | --- | ≤5 CFU/碟 | ≤25 CFU/碟 | ≤50 CFU/碟 |
第三章：核心系统构成

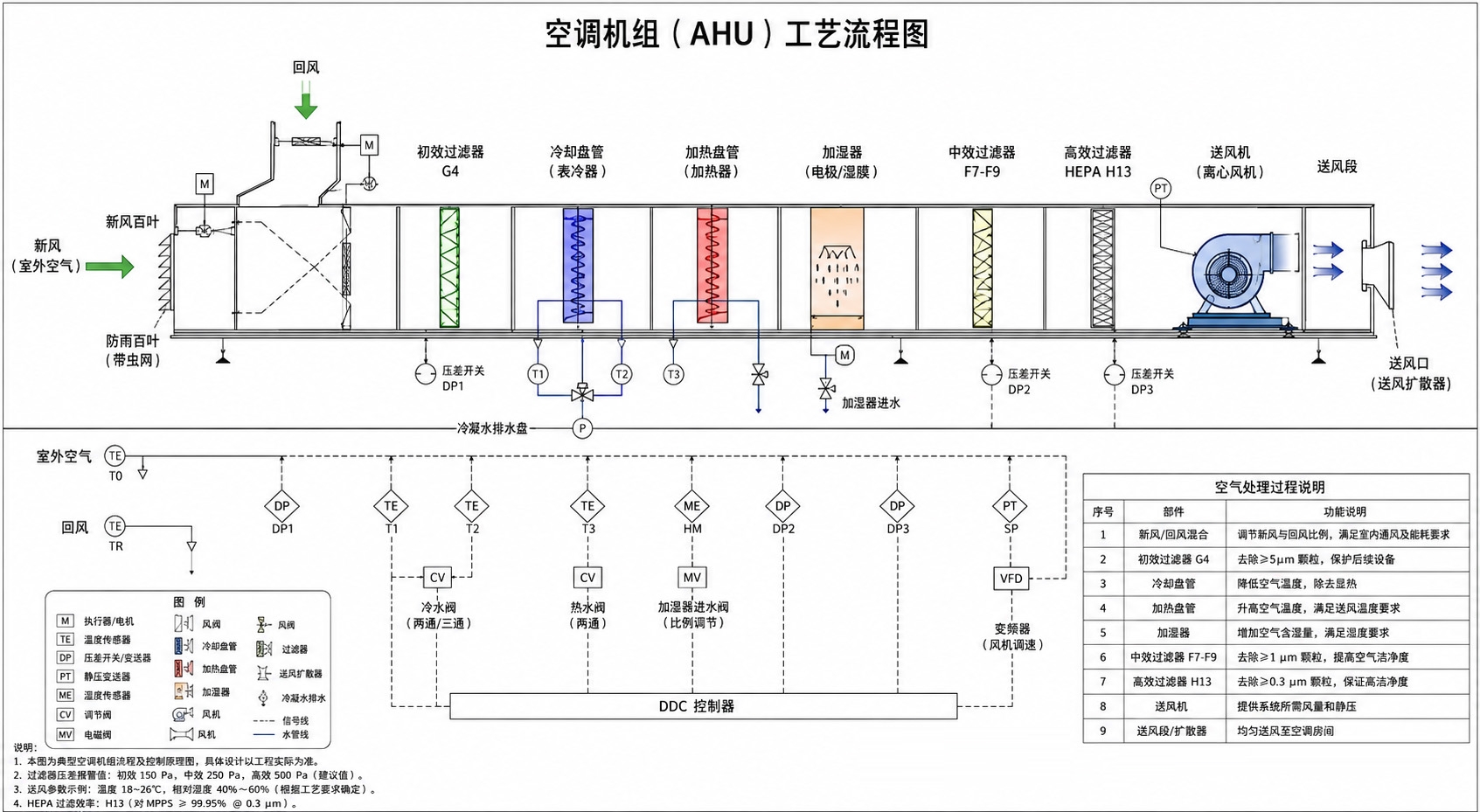

3.1 空调净化系统（HVAC）
HVAC 系统是洁净室的"肺"，直接决定洁净室的洁净度、温湿度和压差性能。一套完整的洁净室空调净化系统通常包含以下功能段：
① 新风段
引入室外新鲜空气，补偿排风及维持室内正压所需风量。新风口通常设在非污染区域，并配备初效过滤网防止昆虫和大颗粒尘埃进入。
② 混合段
新风与回风在此混合。合理的混合比设计可在保证洁净度的前提下降低能耗。
③ 初效过滤段（G4级）
过滤≥5μm的颗粒物，保护后续设备和中级过滤器，延长其使用寿命。
④ 冷却/加热段
通过表冷器或加热盘管调节空气温度。冷却段通常兼具除湿功能，是控制室内相对湿度的重要节点。
⑤ 加湿段
在干燥季节补充空气湿度，维持室内相对湿度在40%~60%的舒适范围。常用加湿方式包括电极式加湿、干蒸汽加湿等。
⑥ 中级过滤段（F7~F9级）
过滤≥1μm的颗粒物，是高效过滤器的前置保护屏障，对延长高效过滤器寿命至关重要。
⑦ 高效过滤段（H13/H14级）
洁净室空气净化的核心关卡，对≥0.3μm粒子的过滤效率达99.95%（H13）或99.995%（H14）。高效过滤器安装在送风末端，需定期检漏和更换。
⑧ 送风段
将处理后的洁净空气通过送风管道输送至各洁净房间。送风口通常采用高效送风口（FFU或静压箱+高效过滤器）。
3.2 气流组织：单向流 vs 非单向流
单向流（层流）：气流以均匀速度、平行流线通过整个房间截面，像活塞一样将污染物"推出"房间。
垂直单向流：气流从上往下，通过高架地板或侧下回风
水平单向流：气流沿水平方向，从一侧送风、对侧回风
适用场景：ISO 5级（GMP A级）关键操作区
优点：洁净度最高，自净能力强
缺点：能耗极高（换气次数达300~600次/h）
非单向流（乱流）：气流以非平行流线的方式送入，依靠充分混合稀释来降低污染物浓度。
顶送侧回：最常见形式，送风口布置在天花板，回风在侧墙下部
侧送侧回：适用于层高受限的改造项目
适用场景：ISO 6~8级（GMP B/C/D级）
换气次数：ISO 7级约30~60次/h，ISO 8级约15~25次/h
3.3 压差控制原理与要求
压差控制是洁净室防止交叉污染的第二道防线。其核心逻辑是：空气只能从"干净区域"流向"污染风险较高的区域"。
正压梯度设计原则（普通洁净室）：
| 区域 | 压差（参考值） |
| 室外 | +0Pa |
| 更衣缓冲 | +10Pa |
| 洁净走廊 | +15Pa |
| 辅助洁净区 | +20Pa |
| 核心操作区 | +25Pa |
负压梯度设计原则（生物安全实验室BSL-3/4）：
| 区域 | 压差（参考值） |
| 核心污染区 | ≤ -40Pa（BSL-3）/ ≤ -60Pa（BSL-4） |
| 半污染区 | ≤ -25Pa |
| 缓冲间 | ≤ -10Pa |
| 室外 | 0Pa |
压差控制关键技术：
余压阀：机械式自动泄压装置，简单可靠
压差变送器+变频风机：电子式精确控制，可实现远程监控
风量平衡计算：必须精确计算各区域进风量与排风量的差值

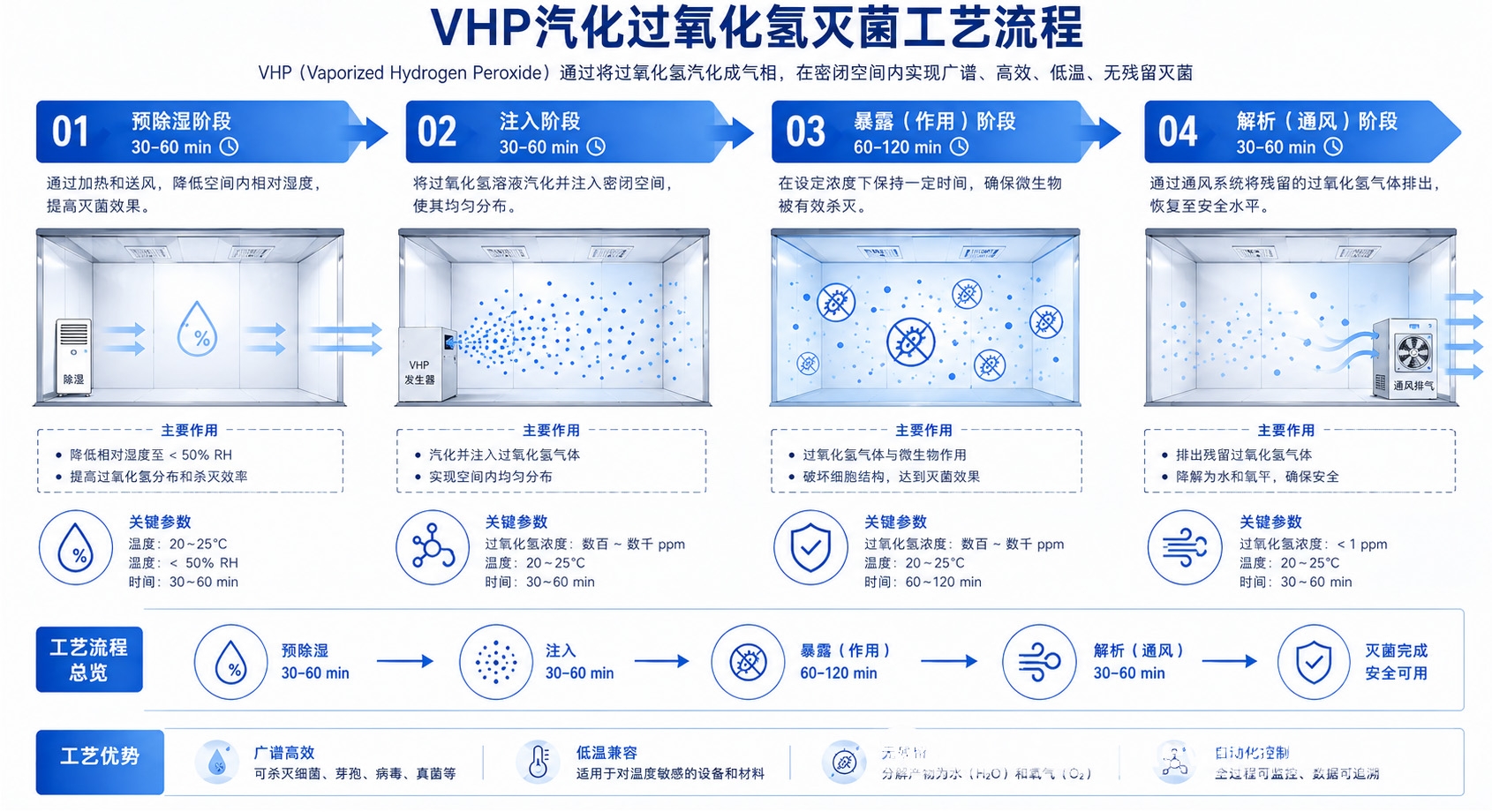

3.4 VHP灭菌系统
VHP（Vaporized Hydrogen Peroxide，汽化过氧化氢）灭菌是生物实验室洁净室生物灭活的核心手段，相比传统甲醛熏蒸具有无残留、时间短、材料兼容性好的优势。
VHP灭菌四阶段流程：第一阶段：除湿（约30~60分钟）
将室内相对湿度降至40%以下，因为过氧化氢蒸汽在潮湿环境中会凝结成液态，降低灭菌效果。
第二阶段：注入（约30~60分钟）
将汽化后的过氧化氢注入房间，使浓度维持在200~1000 ppm的杀灭浓度范围，持续暴露。
第三阶段：维持（约60~120分钟）
保持过氧化氢浓度稳定，确保微生物被充分灭活。此阶段需密闭房间，所有排风关闭，形成密闭空间。
第四阶段：通风解析（约30~60分钟）
开启排风系统，将室内过氧化氢浓度降至安全阈值（<1 ppm）以下，人员方可进入。
第四章：围护结构与装修
4.1 彩钢板墙体材料要求
彩钢板（洁净板）是生物实验室洁净室围护结构的主流材料，其性能直接影响洁净室的密封性、耐久性和洁净度维持能力。
核心性能指标：
芯材类型：推荐岩棉芯材（防火A级）或铝蜂窝/纸蜂窝芯材（轻质、防火B1级）
钢板厚度：面板≥0.5mm，背板≥0.5mm
涂层要求：抗菌粉末涂层或PVDF氟碳涂层，耐过氧化氢腐蚀
板缝处理：企口式连接+中性硅酮密封胶填缝，确保气密性
宽度模数：标准宽度通常为1180mm或980mm，便于排板设计
4.2 地面材料
环氧自流平地面
优点：无缝、耐磨、耐腐蚀、易清洁
厚度：2~3mm
适用场景：ISO 5~7级洁净室
施工要点：基层必须充分打磨、修补，底涂+中涂+面涂三道工序
PVC卷材地面
优点：耐磨、防滑、脚感舒适、花色丰富
接缝处理：热熔焊接，形成连续无缝表面
适用场景：ISO 7~8级洁净室，或对抗静电有要求的区域（可选防静电PVC）
注意事项：PVC不耐高温，靠近灭菌设备区域需谨慎使用
地面选型对比
| 对比项 | 环氧自流平 | PVC卷材 |
| 无缝性 | 完全无缝 | 焊接缝（几乎无缝） |
| 耐腐蚀性 | 优 | 良 |
| 舒适度 | 一般（偏硬） | 好 |
| 抗静电 | 需专用配方 | 可选防静电型 |
| VHP耐受性 | 优 | 一般 |
4.3 气密门窗、圆弧角、穿墙密封
气密门窗：门体材料为彩钢板门或不锈钢门，内填充岩棉；气密条采用三元乙丙（EPDM）或硅橡胶；相邻洁净室之间的门必须安装电磁互锁，防止两门同时开启破坏压差梯度。
圆弧角处理：所有墙面之间、墙面与地面之间的阴角，必须做成圆弧形（R角），半径不小于30mm，目的是消除清洁死角、防止灰尘积聚、便于日常擦拭消毒。圆弧角材料通常为铝合金型材或PVC型材。
穿墙密封：所有穿越围护结构的管线必须做穿墙密封处理。风管穿墙：预留套管，套管与风管之间用不燃柔性材料封堵，两端打密封胶；电缆穿墙：防火泥或专用电缆密封模块。
4.4 防火等级要求
| 材料部位 | 防火等级要求 | 备注 |
| 墙体芯材 | A级（不燃） | 岩棉芯彩钢板 |
| 吊顶材料 | A级或B1级 | 上人吊顶需A级 |
| 地面材料 | B1级（难燃） | 环氧树脂为B1级 |
第五章：关键设备与系统
5.1 生物安全柜（BSC）
生物安全柜是生物实验室洁净室中最关键的操作设备，同时为人员、产品和环境保护提供三重防护。
| 类型 | 气流原理 | 防护对象 | 适用场景 |
| Ⅰ级 | 进风经高效过滤排出 | 人员+环境 | 低危微生物，不产生有害气溶胶 |
| Ⅱ级（A2型） | 70%循环+30%排风 | 人员+产品+环境 | 最常用，细胞培养、微生物接种 |
| Ⅱ级（B2型） | 100%全排风 | 人员+产品+环境 | 有毒挥发性化学品操作 |
| Ⅲ级 | 全密闭手套箱 | 人员+环境（最高） | BSL-4实验室，高致病性微生物 |
安装与验收要点：生物安全柜必须独立于房间排风系统；安装位置应避开门口和送风口；每年至少进行一次性能检测（下降风速、流入风速、高效过滤器检漏）。
5.2 传递窗/风淋室/缓冲间
传递窗：用于小件物品在洁净区与非洁净区之间传递。机械互锁防止两侧门同时打开；内置UV灯可对物品进行照射消毒。
风淋室：利用高速洁净气流吹除人员或物料表面附着的尘埃粒子。吹淋时间通常设定为15~30秒可调节；光电感应自动启动；内外门互锁。
缓冲间：通过逐级压差过渡，减少洁净区与非洁净区直接连通时的污染风险。每级缓冲间压差递增5~10Pa；互锁门防止两门同时开启。
5.3 纯水/注射用水系统
| 水质等级 | 电阻率要求 | 制备工艺 | 应用场景 |
| 自来水 | — | 市政供水 | 冷却、清洗 |
| 纯水（PW） | ≥0.5 MΩ·cm | 反渗透（RO） | 玻璃器皿清洗、试剂配制 |
| 注射用水（WFI） | ≥1.0 MΩ·cm，无菌无热原 | 多级RO+蒸馏或EDI | 细胞培养、无菌制剂 |
系统设计要求：注射用水管路必须设计成70℃以上热水循环，防止生物膜滋生；材料选择316L不锈钢，电抛光处理；定期高温消毒（≥80℃维持1小时）或臭氧消毒。
5.4 压缩空气系统
洁净室用压缩空气必须经过精密净化处理，防止压缩空气中的油、水、尘埃污染实验环境。
净化工艺链：空压机 → 储气罐 → 冷干机 → 吸附式干燥机 → 初级过滤器（1μm）→ 中级过滤器（0.1μm）→ 高效过滤器（0.01μm）→ 终端除菌过滤器（0.01μm，耐高温）
关键控制参数：含油量≤0.01 mg/m³；露点温度≤-40℃；尘埃粒子达到ISO 8573-1 Class 2或更高。
第六章：施工与验收要点
6.1 施工流程与顺序
生物实验室洁净室的施工必须遵循严格的工序逻辑，后道工序不能破坏前道已完成的洁净成果。
标准施工流程：
① 施工准备（技术交底、材料进场验收）
② 放线定位（墙体、吊顶、地面基准线）
③ 钢结构基础施工（吊顶龙骨、隔墙龙骨）
④ 机电管线预埋（风管、水管、电缆桥架）
⑤ 围护结构安装（彩钢板墙体、吊顶）
⑥ HVAC系统安装（空调机组、风管、高效过滤器）
⑦ 地面施工（环氧自流平或PVC卷材）
⑧ 设备安装（生物安全柜、传递窗、风淋室等）
⑨ 系统调试（单机试运转→联动调试→洁净度检测）
⑩ 竣工验收
施工关键原则："先脏后净"——所有产尘作业必须在围护结构封闭前完成；"上风向下风向"——高效过滤器安装必须在所有产尘作业完成后进行。
6.2 风管制作安装特殊要求
洁净室风管系统对漏风率和内部清洁度有极严格要求：
材质：镀锌钢板，厚度按GB 50243选用
清洗要求：制作完成后必须用无纤维脱落布蘸取中性清洁剂擦拭内外表面
封口保护：制作完成至安装前，所有管口必须用塑料薄膜+胶带密封
漏光检测：低压系统漏光检测合格率100%
6.3 高效过滤器检漏（PAO检漏）
高效过滤器（HEPA）是洁净室的"心脏"，其安装后的密封性能直接决定洁净度是否达标。PAO检漏是验证高效过滤器安装质量的金标准方法。
PAO检漏原理：利用气溶胶发生器在上游释放PAO（聚α烯烃）微粒，浓度约10~20μg/L，用激光粒子计数器在过滤器下游扫描，检测是否有微粒泄漏。
判定标准：下游浓度与上游浓度之比（穿透率）≤0.01%（即效率≥99.99%）。
常见泄漏原因：过滤器本身缺陷；安装时密封垫片压缩不均；高效送风口静压箱漏风。
6.4 洁净度检测
工程完工后，必须依据GB/T 16292~16294及ISO 14644进行全面的洁净度检测。
